Дробилка щековая ЩД-10М (рекомендуемый комплект)

Щековая дробилка ЩД-10М предназначена для среднего и мелкого дробления хрупких, сыпучих материалов различной прочности и твердости до 8 ед. по шкале Мооса (при использовании щек из карбида вольфрама).
Крупность дробленного материала определяется зазором между щеками в нижней части (выходной щелью) и склонностью материала к самоизмельчению.
Во избежание поломки дробилки при попадании недробимых предметов предусмотрено предохранительное устройство в виде срезного штифта.
Замена рабочих поверхностей производится без применения специального инструмента.
Конструкция дробилки ЩД-10М требует организации выгрузки материала во внешнюю емкость (входит в рекомендуемый комплект поставки).
При работе дробилки в непрерывном режиме необходима организация выгрузки дробленого материала на ленту транспортера.
Подключение через пульт управления (стандартно для рекомендуемого комплекта) предохраняет дробилку от отклонений в нормальной работе питающей сети (отключения одной фазы, скачков напряжения, короткого замыкания).

Особенности:
  • защита внутренней поверхности стенок корпуса в зоне дробления футерованными бронями из износостойкой стали;
  • снижение вероятности заклинивания регулировочного узла за счет применения не метрической, а упорной резьбы;
  • наличие окон с откидными крышками для очистки дробилки;

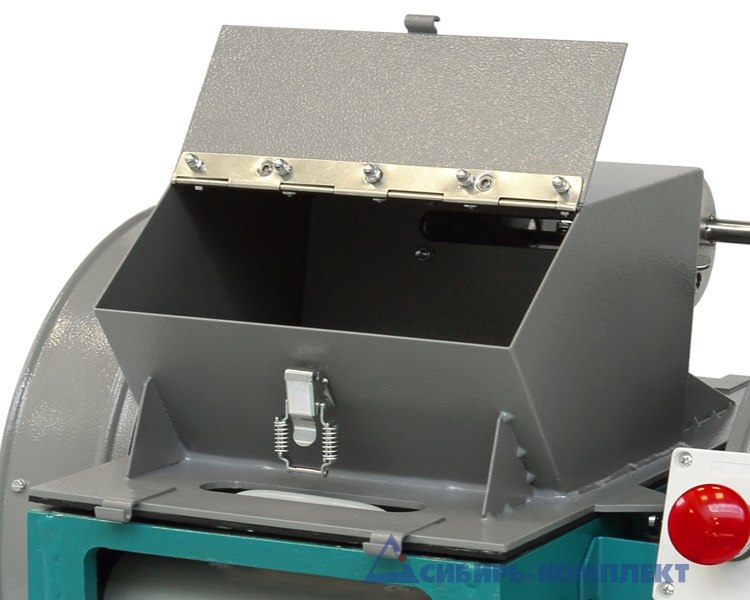

  • крышка бункера исключает вероятность выброса материала и снижает пыление при работе;
  • удобство регулировки натяжения ремней клиноременной передачи за счет поворотной подмоторной плиты;
  • концевой микровыключатель, аварийная стоп-кнопка и кожухи, предотвращающие доступ к вращающимся частям дробилки, обеспечивают безопасность эксплуатации дробилки;

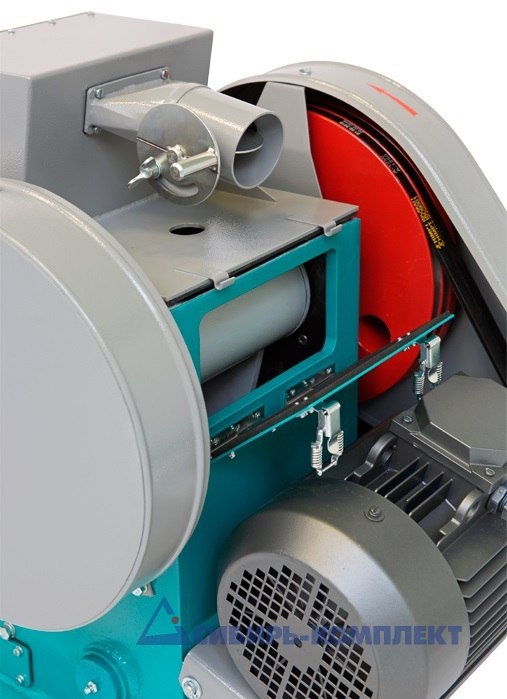

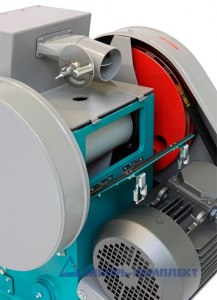

  • два отверстия в задней части загрузочного бункера и нижней части корпуса для подсоединения шиберов для подключения системы пылеулавливания.
Технические характеристики
  • Питание 380 В, 50 Гц
  • Мощность 2,2 кВт
  • Габариты 710х490х620 мм
  • Масса 285 кг
  • Размеры кусков исходного материала 70 мм
  • Производительность 50...800 кг/ч
  • Размеры загрузочного окна 210х90 мм
  • Диапазон регулировки выходной щели 3...25 мм
* Производительность зависит от типа материала и величины зазора между щеками.

Рекомендуемый комплект поставки:

  • дробилка ЩД-10М в сборе;
  • пульт управления МПУ3-04;
  • комплект щек из чугуна (4 шт.);
  • комплект броней (2 шт.);
  • срезной штифт (10 шт.);

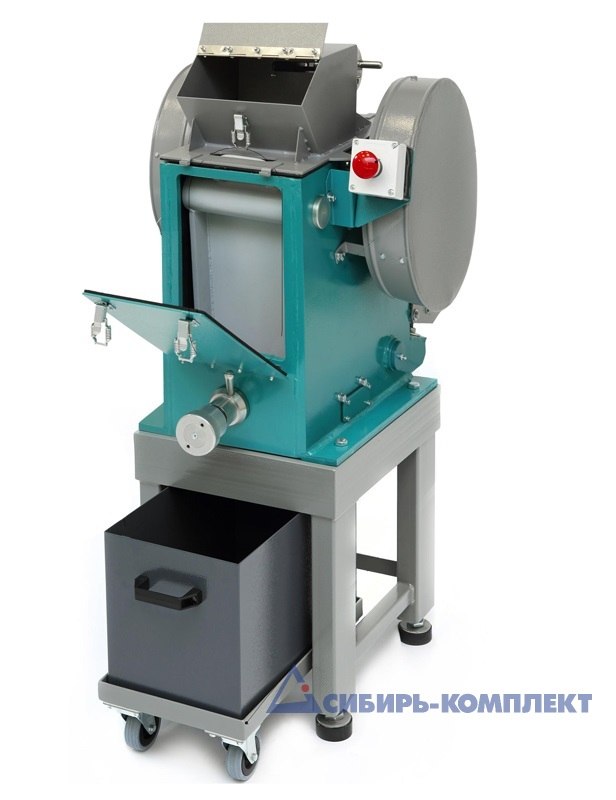

  • тумба с приемной емкостью (20 л);
  • дополнительная приемная емкость;
  • совок загрузочный;
  • стойка пульта СМПУ (напольная);
  • тара и упаковка.
